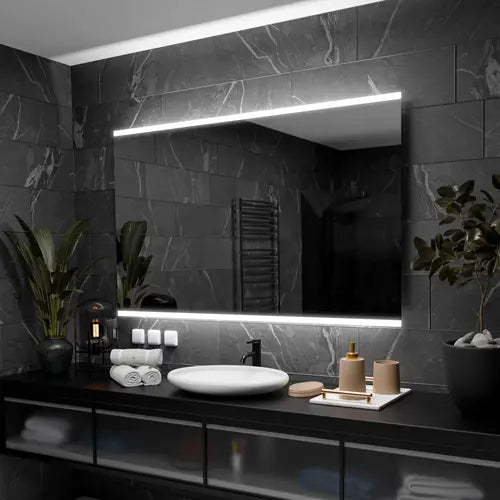

Beleuchteter Badezimmerspiegel – perfekte Helligkeit

→ Material: AGC MIROX Spiegelglas

→ Beleuchtung: 12V LED 2835 120 Stk./MB

→ Dicke des Spiegelglases: 4 mm

→ Wandabstand: 25 mm

→ Stromversorgung: 230V

→ Netzkabel: 5m mit Elektroanschlussstecker

→ IP67: 12V-Stromversorgung, integriert, versteckt hinter dem Spiegelglas

→ Komponentenzertifikate: CE, IP44, CTC, ROHS

→ Kantenbearbeitung: Trapezschleifen und Polieren

→ Herstellergarantie: 2 Jahre

→ Montageanleitung für den beleuchteten Badezimmerspiegel
Für eine sichere und dauerhafte Befestigung Ihres Spiegels befolgen Sie sorgfältig die nachstehenden Anweisungen.

→ Schritt 1: Notwendige Werkzeuge
Bevor Sie beginnen, stellen Sie sicher, dass Sie über die folgenden Werkzeuge verfügen:

Wasserwaage
Bandmaß
Markierstift
Bohren Sie mit Bohrern, die an Ihren Wandtyp angepasst sind
Schraubendreher (flach und Kreuz)
Dübel und Hakenschrauben angepasst an die Wandart und das Gewicht des Spiegels
Schutzhandschuhe
→ Schritt 2: Befestigungspunkte markieren

Platzieren Sie den Spiegel an der gewünschten Stelle an der Wand, um den genauen Standort zu bestimmen.
Verwenden Sie eine Wasserwaage, um sicherzustellen, dass der Spiegel vollkommen gerade ist.
Markieren Sie mit einem Bleistift die Befestigungspunkte, an denen die Hakenschrauben angebracht werden sollen.
→ Schritt 3: Installation von Ankern und Hakenschrauben
Befolgen Sie je nach Wandtyp die entsprechenden Anweisungen:

→ Für eine Gipskartonwand

Verwenden Sie spezielle Placo-Dübel, die an das Gewicht des Spiegels (mehr als 10 kg) angepasst sind.
Bohren Sie an den markierten Stellen Löcher, setzen Sie die Anker ein und schrauben Sie dann die Hakenschrauben ein.
→ Für eine Beton- oder Ziegelwand

Entscheiden Sie sich für Metall- oder Kunststoffanker, die für diese Materialien geeignet sind.
Bohren Sie die Löcher, setzen Sie die Dübel ein und schrauben Sie dann die Hakenschrauben ein.
→ Schritt 4: Anbringen des Spiegels

Richten Sie die vorgebohrten Löcher auf der Rückseite des Spiegels an den an der Wand befestigten Hakenschrauben aus.
Platzieren Sie den Spiegel vorsichtig an den Haken und achten Sie darauf, dass er sicher sitzt.
Überprüfen Sie, ob der Spiegel sicher aufgehängt ist und sich nicht bewegt.
→ Schritt 5: Endgültige Überprüfung
Bevor Sie Ihren Spiegel verwenden, überprüfen Sie ein letztes Mal, ob alles an seinem Platz ist und der Spiegel perfekt befestigt und sicher ist.

→ Hinweis:
Um eine sichere Installation zu gewährleisten, empfiehlt es sich, bei geringsten Zweifeln an der Stabilität oder Sicherheit der Installation einen Fachmann hinzuzuziehen.

→ Hinweise zum elektrischen Anschluss
Vielen Dank, dass Sie sich für unseren 140er Badezimmerspiegel entschieden haben. Befolgen Sie für eine sichere und optimale Verbindung sorgfältig die folgenden Anweisungen.

→ Schritt 1: Notwendige Werkzeuge
Bevor Sie beginnen, stellen Sie sicher, dass Sie über die folgenden Werkzeuge verfügen:

Schlitz- und Kreuzschlitzschraubendreher
Schutzhandschuhe
Spannungsdetektor
Bohren Sie mit Bohrern, die an die Art der Wand angepasst sind
Schneidzange und Abisolierzange
Auf Ihren Wandtyp abgestimmte Dübel und Schrauben
Eine Wasserwaage
Werkzeuge zum Herstellen einer Entlüftung oder zum Zugriff hinter eine Trennwand (falls erforderlich)
→ Schritt 2: Sicherheit
Schalten Sie die Stromversorgung am Hauptschalter aus. Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass die Leitungen, an denen gearbeitet wird, nicht mehr unter Spannung stehen.

→ Schritt 3: Verbindungsmethoden
Abhängig von Ihrer Installationskonfiguration können Sie eine der folgenden Methoden wählen:

→ Direkter Anschluss an die Wand

Identifizieren Sie die Drähte Ihrer Installation (Phase, Neutralleiter, Erde).
Schließen Sie das 230-V-Stromkabel des Spiegels an die entsprechenden Drähte an:
Braun: Phase (L)
Blau: Neutral (N)
Gelb/Grün: Erde (⏚)
Sichern Sie die Verbindungen mit der Zange sicher und achten Sie auf eine gute Isolierung.
→ Verlegen des Kabels hinter einer Trennwand

Suchen Sie die gewünschte Stelle, um das Kabel hinter der Trennwand zu verlegen.
Bohren Sie ein Loch, um das Kabel hindurchzuführen.
Führen Sie das Kabel durch die Trennwand und schließen Sie es dann wie zuvor gezeigt an die Stromkabel an.
Stellen Sie sicher, dass das Kabel verborgen ist und die Verbindung sauber ist.
→ Entstehung eines Anschnitts in der Wand

Verfolgen Sie die Stelle der Blutung vom Einspeisepunkt bis zum Spiegel.
Verwenden Sie zum Herstellen der Nut einen Bohrer oder eine Nutmaschine.
Führen Sie das Kabel in die Nut ein und achten Sie darauf, es gut zu schützen.
Füllen Sie die Entlüftung mit Gips oder Spachtelmasse und glätten Sie dann die Oberfläche, um ein sauberes Finish zu erzielen.
→ Schritt 4: Installation des Netzteils
Befestigen Sie das mitgelieferte 12-V-IP67-Netzteil mit den mitgelieferten Befestigungen hinter dem Spiegel. Dieses Netzteil ist diskret und sicher konzipiert.

→ Schritt 5: Neue Energie tanken und testen
Sobald die Verbindungen überprüft und gesichert sind, schalten Sie den Strom am Leistungsschalter wieder ein. Testen Sie die Beleuchtung und andere Spiegelfunktionen mithilfe des Touch-Schalters und der Dimmer.

→ Schritt 6: Endgültige Überprüfung
Stellen Sie sicher, dass der Spiegel sicher befestigt ist und alle Kabel ordnungsgemäß verborgen sind. Überprüfen Sie, ob alle Funktionen (Beleuchtung, Antibeschlag, Wetterstation) voll funktionsfähig sind.

→ Warnung:
Wenn Sie sich bezüglich Ihrer Elektroinstallation nicht sicher sind, empfehlen wir Ihnen, einen qualifizierten Elektriker mit der Durchführung dieser Installation zu beauftragen.
